【平成30年度下期】第二種電気工事士筆記試験の問題と解答・解説｜電気工事士入門の書～電気の道は一歩から～

平成30年度第二種電気工事士下期筆記試験の解答と解説です。

問題を解いていない方は、「10年間の過去問題」の記事にて掲載していますので、問題を解いてから確認してください。

平成30年度第二種電気工事士下期試験の解答・解説

実施データ

受験者数(人)	合格者数(人)	合格率(%)
123,279	68,321	55.4%

問題区分

問題1：一般問題
問題2：配線問題
※リンクをクリックすると解答を確認できます。

問題１：一般問題

問１．ハ	問２．ロ	問３．イ	問４．ニ	問５．ハ
問６．ロ	問７．ハ	問８．ロ	問９．ロ	問10．ニ
問11．ハ	問12．ハ	問13．ハ	問14．ロ	問15．ニ
問16．イ	問17．ニ	問18．ニ	問19．イ	問20．イ
問21．イ	問22．イ	問23．ロ	問24．ニ	問25．ハ
問26．イ	問27．ニ	問28．イ	問29．ハ	問30．ニ

参照：電気技術者試験センター
※リンクをクリックすると問題の解説に移動します。

問１

問題

解答：ロ．2

問題において、抵抗2Ωと2Ωの並列回路の合成抵抗R1は、

2×2/（2+2）＝1Ω

抵抗6Ωと3Ωの並列回路の合成抵抗R2は、

R2=6×3/（6+3）＝2Ω

R1とR2は直列回路の関係となるため、合成抵抗R3は、

R3=1Ω+2Ω＝3Ω

よって、問題の合成抵抗は6Ωと3Ωの並列接続となるため、
抵抗値R＝2Ωとなる。

よって、ロが正解です。

問２

問題

解答：ハ．120

回路のインピーダンスＺ(Ω)は、
Z=√(12²+16²)
=√(144+256)
＝√400
＝20(Ω)

この問題にて流れる電流I(A)は、
I=V/Z
＝200/20
＝10(A)

抵抗12Ωに加わる電圧は、
V＝RIより、
＝12×10
＝120(V)

よって、ハが正解です。

問３

問題

解答：ニ

直径2.6mmの銅導線の断面積Aは、
A＝πD²/4
＝3.14×2.6²/4
=5.3066
≒5.3(m㎡)

このことから断面積と長さの最も近いものを選択するとニであることが分かります。
よって、ニが正解です。

問４

問題

解答：ハ

比熱とは何かを簡単に説明すると「水1kgを1K(ケルビン)上昇させるために必要な熱量」のことです。

比熱4.2kJ/(kg・K)の水60kgを20K上昇させるのに必要な熱量Q(kJ)は、
Q＝4.2×60×20(kJ)です。
※比熱の単位に注目してkJ＝に式変形すると上記の式になります。

電力量1kW・hの熱量は3,600kJなので、必要な電力量W(kW・h)は、
W＝Q/3,600
＝(4.2×60×20)/3,600
＝1.4(kW・h)

よって、ハが正解です。

問５

問題

解答：ロ

問題において、回路1相あたりのインピーダンスZ(Ω)は、
Z=√(6²+8²)
＝10(Ω)

回路の相電圧は、
V＝200/√3(V)

よって、回路に流れる電流I(A)は、
I=V/Zより、
＝200/√3 ÷ 10
＝200/10√3
＝20/√3
＝11.56
≒11.6(A)

よって、ロが正解です。

問６

問題

解答：イ

今回の問題において、1,000mあたりの抵抗値は3.2Ωなので、8ｍの抵抗値は、
r＝8/1,000 × 3.2
＝0.0256(Ω)

回路に流れる電流I(A)は、P=VIcosΘ(W)より、
I=P/VcosΘ(A)
＝2,000/100
=20(A)

よって、回路の電圧降下v(V)は、
v＝2Irより、
＝2×20×0.0256
＝1.024
≒1(V)

よって、イが正解です。

問７

問題

解答：ハ

今回の問題では、負荷の抵抗値が同じであるため、中性線に電流は流れません。
そのため、a-b間の電圧V(V)は、

V=105-rI
＝105-0.1×10
＝104(V)

よって、ハが正解です。

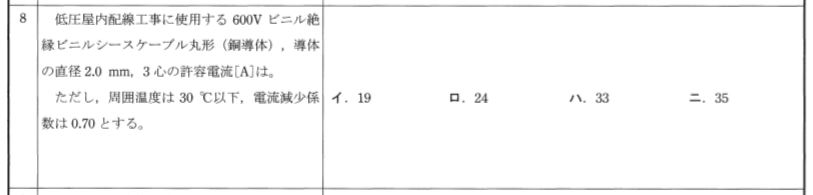

問８

問題

解答：ロ

600Vビニル絶縁ビニルシースケーブル丸形には600Vビニル絶縁電線が使用されており、許容電流は周囲30℃以下で35Aとなっています。

今回の問題では、電流減少係数が0.7なので許容電流Iは、
I=35×0.7
＝24.5
≒24(A)

よって、ロが正解です。

問９

問題

解答：ハ

低圧屋内幹線から分岐して8ｍを超えた位置に過電流遮断器を施設する時、分岐する電線の許容電流は、低圧屋内幹線を保護する過電流遮断器の定格電流の55%以上でなければいけないとされています。

よって、許容電流の最小値は、
I=125×0.55
＝68.75
≒69(A)

よって、ハが正解です。

問10

問題

解答：イ

配線用遮断器と電線の太さ、コンセントの定格電流の関係は次のとおりです。

イ：適切です。
ロ：不適切です。
⇒2.0mmの電線は接続できません。
ハ：不適切です。
⇒定格電流30Aのコンセントは接続できません。
ニ：不適切です。
⇒定格電流15Aのコンセントは接続できません。

よって、イが正解です。

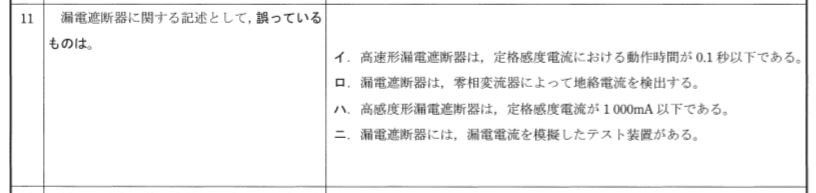

問11

問題

解答：ハ

イ：高速形漏電遮断器は、定格感度電流における動作時間が0.1秒以下である。
⇒適切です。0.1秒以下です。
ロ：漏電遮断器は、零相変流器によって地絡電流を検出する。
⇒適切です。「漏れ電流（零相電流）」を検出して動作します。
ハ：高感度形漏電遮断器は、定格感度電流が1,000mA以下である。
⇒不適切です。高感度形の定格感度電流は「30Ａ」です。
ニ：漏電遮断器には、漏電電流を模擬したテスト装置がある。
⇒適切です。「テストボタン」が機器に付いており、テストすることができます。

よって、「ハ」が誤っていることが分かります。

問12

問題

解答：イ

地中電線路には「ケーブル以外の電線」は使用できません。

イ：600Ｖ架橋ポリエチレン絶縁ビニルシースケーブル（CV）
⇒ケーブルであるため、使用が可能
ロ：600Ｖビニル絶縁電線（IV）
⇒ケーブルではないため、使用できない
ハ：引込用ビニル絶縁電線（DV）
⇒ケーブルではないため、使用できない
ニ：屋外用ビニル絶縁電線（OW）
⇒ケーブルではないため、使用できない

よって、「イ」が正解となります。

問13

問題

解答：ロ

N=120f/pより、f=50[Hz]（周波数）、p（極数）=６を代入します。

120×50/6＝1,000［min^-1］

よって、「ロ」が正解となります。

問14

問題

解答：ニ．金属管工事とリーマ

イ：バスダクト工事とガストーチランプ
⇒不適切です。ガストーチランプは硬質塩化ビニル電線管を曲げる際に使用する物です。
ロ：合成樹支管工事とパイプベンダ
⇒不適切です。パイプベンダは金属管の曲げ加工の際に使用する物です。
ハ：金属線ぴ工事とボルトクリッパ
⇒不適切です。ボルトクリッパは吊りボルトや鉄線などを切断する際に使用する物です。
金属管工事とリーマ
⇒適切です。金属管を切断した際の面取りなどにリーマを使用します。

よって、「ニ」の組み合わせが正解となります。

問15

問題

解答：ロ

太陽光発電の設備の連系で使用されるのは「パワーコンディッショナ」通称「パワコン」と呼ばれる設備です。

パワコンとは、「太陽電池が発電した直流の電力を交流の電力に変換し、一般的に使用できる電気にする装置」のことです。

よって、「ロ」が正解となります。

問16

問題

解答：ハ

問題にある「EM○○V EEF/F○○mm・・・」の部分に注目します。

「EM」とは「エコマテリアル」のことです。

次に「EEF」の部分ですが、「EE」では、このケーブルの外装とシースが「ポリエチレン（E）」であることを表し、「F」では、このケーブルが「平形」であることを表記しています。

そして最後に「/F」の部分で、このケーブルが「耐燃性」であることを説明しており、これらを踏まえて、当てはまるケーブルを選択しましょう。

よって、「ハ」の「600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形」が正解となります。

問17

問題

解答：ハ

画像の機器は「リモコンリレー」です。

リモコンリレーは、リモコンスイッチを操作することによって接点が開閉する働きを持つため、リモコン配線のリレーとして使用します。

よって、「ハ」が正解となります。

問18

問題

解答：ニ

画像の機器は「VVFストリッパー」です。

VVFストリッパーの役割はその名の通り、VVFケーブルの外装や絶縁被覆をはぎ取るのに使用します。

よって、「ニ」が正解となります。

問19

問題

解答：ロ

絶縁電線同士を接続する際の４つの条件は、次のとおりです。

電線の電気抵抗を増加させないこと
電線の引張り強さを20％以上減少させないこと
接続部分には、接続管及びその他の器具を用いるか、ろう付けをする
接続部分の絶縁電線の絶縁物と同等以上の絶縁効力のある接続器を使用する場合を除き、接続部分を絶縁電線の絶縁物と同等以上の絶縁効力のあるもので十分被覆する

今回の問題では、「ロ」の説明が「電気抵抗を10％増加させている」ため、誤っていることが分かります。

よって、「ロ」が正解となります。

問20

問題

解答：イ

金属管工事、金属製可とう電線管工事、ケーブル工事による電線が、金属板張りの造営材を貫通する場合の工事の条件としては、次のとおりです。

貫通する部分の金属板張りを十分に切り開くこと
貫通する部分の金属管、金属製可とう電線管及びケーブルを耐久性のある絶縁管に修めて電気的に絶縁すること

この２つの条件を考慮して、問題を見ていきます。

イ：ケーブル工事とし、壁の金属板張りを十分に切り開き、600V絶縁ビニル絶縁ビニルシースケーブルを合成樹脂管に収めて電気的に絶縁し、貫通施工した
⇒適切です。金属板張りを切り開いており、電気的に絶縁も施されています。

よって、「イ」が正解となります。

問21

問題

解答：ロ

合成樹脂製可とう電線管（CD管）の施設条件は、次のとおりです。

直接コンクリートに埋め込んで施設すること
専用の不燃性又は自消性のある難燃性の管又はダクトに収めて施設する

上記より、合成樹脂製可とう電線管（CD管）は、木造建築物の床下やその壁部、天井裏などに施設してはならないことになります。

このことから、「ロ」の「合成樹脂製可とう電線管（CD管）を木造の床下や壁の内部及び天井裏に配管した」は間違いであることが分かります。

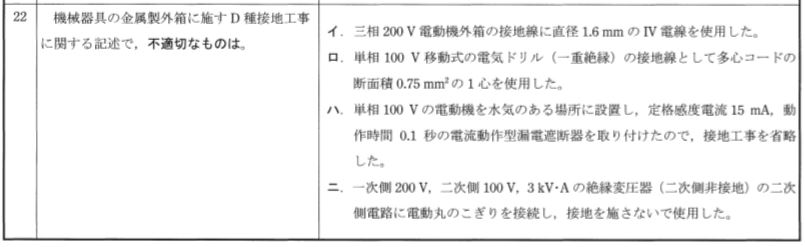

問22

問題

解答：ハ

接地工事は、水気のある場所において省略することができません。

よって、「ハ」の内容が誤っていることが分かります。

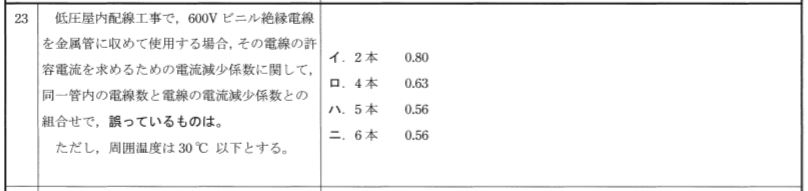

問23

問題

解答：イ

電線の本数と電流減少係数（電流の減少する割合）の関係については、次のとおりです。

上記から、問題の内容を見ていきましょう。

イ：２本 0.80
⇒不適切です。「0.70」が適切な値となります。
ロ：４本 0.63
⇒適切です。
ハ：５本 0.56
⇒適切です。
ニ：６本 0.56
⇒適切です。

よって、「イ」が誤っていることが分かります。

問24

問題

解答：ニ

イ：回路計の電池容量が正常であることを確認する
⇒適切です。使用前には、まず最初に電池が正常かを確認します。
ロ：抵抗測定レンジに切り替える。被測定物の概略値が想定される場合は、測定レンジの倍率を適正な物にする。
⇒適切です。基本的には「大きいレンジ⇒小さいレンジ」という風に切り替えて使用します。
ハ：赤と黒の測定端子（リード線）を短絡し、指針が０Ωになるように調整する。
⇒適切です。リード線が内部で断線していないかなどを含めて、短絡することで確認できます。
ニ：被測定物に、赤と黒の測定端子（テストリード）を接続詞、その時の指示値を読む。なお、測定レンジに倍率表示が有る場合は、読んだ指示値を倍率で割って測定値とする。
⇒不適切です。読んだ指示値を倍率とかけて測定値とします。

よって、「ニ」が誤っていることが分かります。

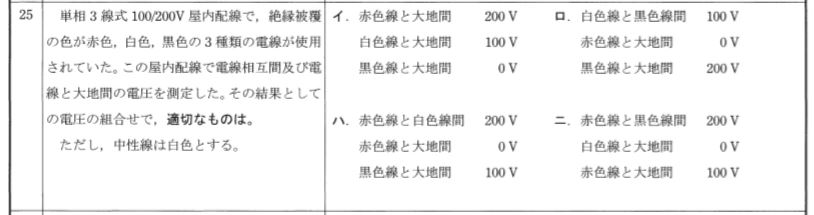

問25

問題

解答：ニ

白線と大地間
⇒接地相（接地が施されている相）なので０Vです。
黒色と大地間
⇒黒線と大地間の電位差なので100Vです。同様に赤線と大地間も100Vとなります。
赤線と黒線
⇒対地電圧100Vの両端の電位差になるため200Vとなります。

よって「ニ」が正解です。

問26

問題

解答：ハ

設置測定において、補助極は「ハ」にあるとおりに配置します。

実際の測定器では、E：緑色、P：黄色、C：赤色の線を使ったりします。

問27

問題

解答：ロ

イ：a線が断線している
⇒違います。ａ線が断線している場合、機器Ａに電圧が加わることはありません。
ロ：中性線が断線している
⇒考えられます。中性線が断線している場合、ａ線、ｂ線の両端には200Ｖの電圧が加わっている状態です。それらの機器の抵抗値が３：２だった場合には分圧時に120Ｖかかることもあるでしょう。
ハ：ｂ線が断線している
⇒違います。ｂ線が断線している場合は、機器Ａに加わる電圧は中性線からの対地電圧である100Ｖです。
ニ：機器Ａの内部で断線している
⇒違います。機器Ａの内部で断線している場合、両端に120Vの電圧がかかることはありません。

よって、「ロ」が正解となります。

問28

問題

解答：ハ

イ：電気工事士は、電気工事士法で定められた電気工事の作業に従事する時は、電気工事士免状を携帯しなければならない
⇒適切です。携帯しなければいけません。
ロ：電気工事士は、氏名を変更したときは免状を交付した都道府県知事に申請して免状の書換えをしてもらわなければならない
⇒適切です。
ハ：第二種電気工事士のみの免状で、需要設備最大電力が500［kW］未満の自家用電気工作物の低圧部分の電気工事の全ての作業に従事することができる
⇒不適切です。「第一種電気工事士」や「認定電気工事従事者」などの資格が必要になる場合もあります。
ニ：電気工事士は、電気工事士法で定められた電気工事の作業を行うときは、電気設備に関する技術基準を定める省令に適合するよう作業を行わなければならない。
⇒適切です。

よって、「ハ」の内容が誤っていることが分かります。

問29

問題

解答：ニ

イ：消費電力40Ｗの蛍光ランプ
⇒40Ｗ以下なので特定電気用品以外の電気用品の適用を受ける
ロ：外径19mmの金属製電線管
⇒内径が120mm以下なので特定電気用品以外の適用を受ける
ハ：電力30Ｗの換気扇
⇒定格消費電力が300Ｗ以下なので特定電気用品以外の適用を受ける
ニ：定格電流20Ａの配線用遮断器
⇒定格電流100Ａ以下なので特定電気用品の適用を受ける

よって、「二」が正解となります。

問30

問題

解答：ここに回答文：

電圧の区分は「低圧」「高圧」「特別高圧」の３区分に別れます。
それぞれの区分については、次のとおりです。

よって、「ロ」が正解となります。

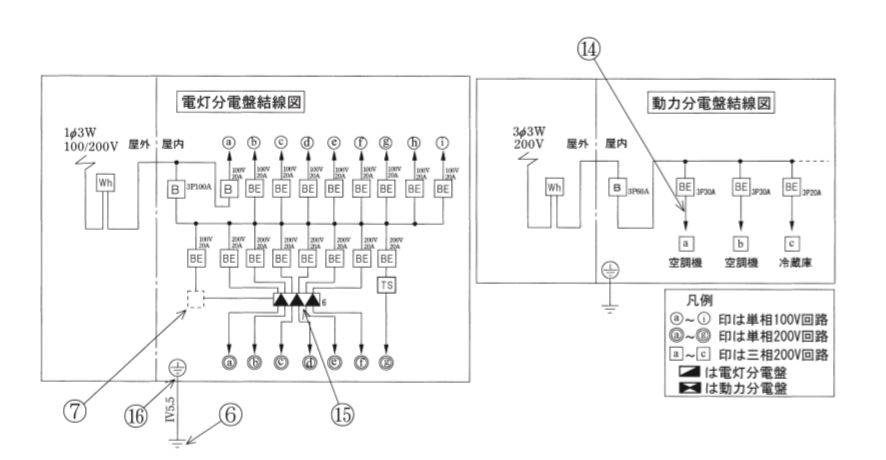

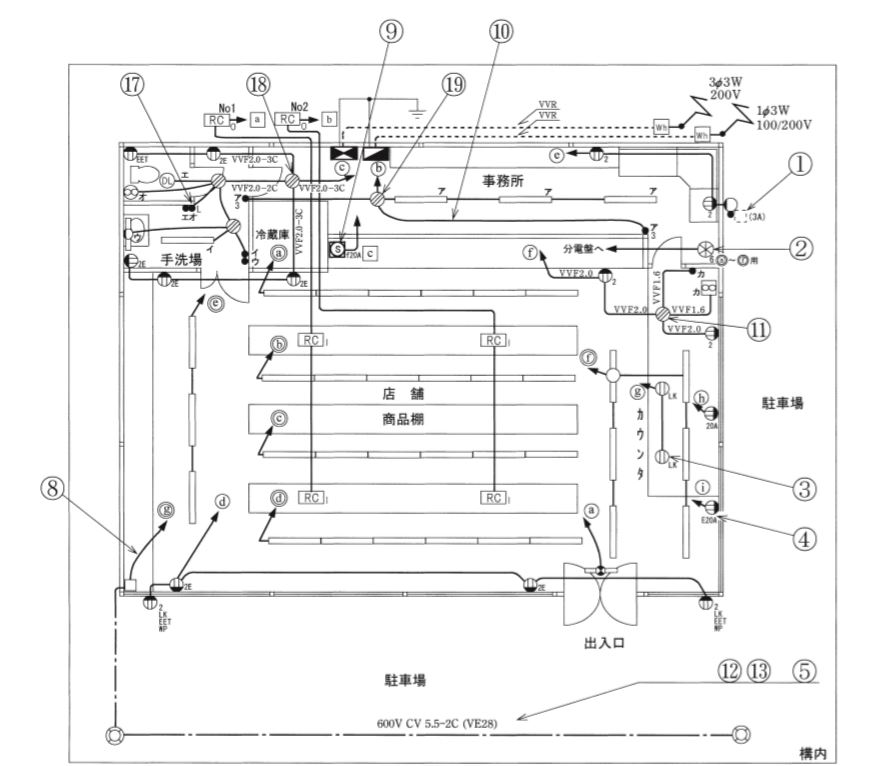

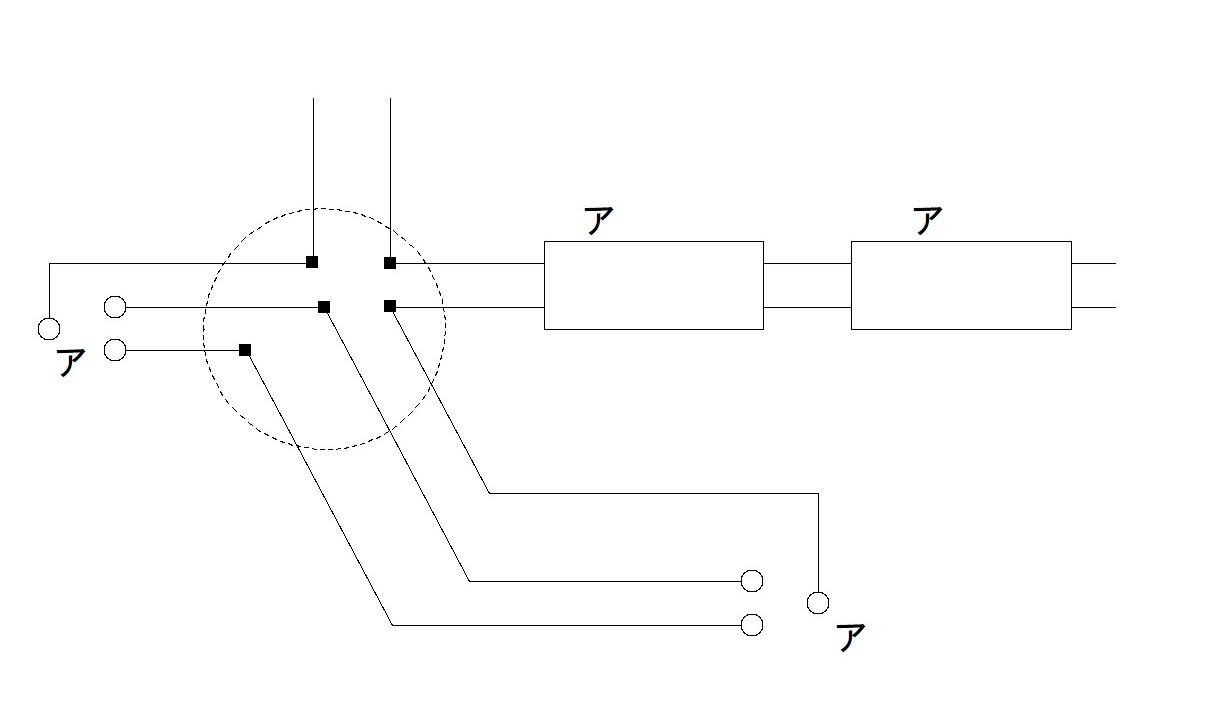

問題２：配線問題

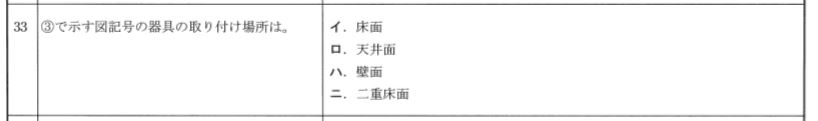

問31．ニ	問32．イ	問33．ニ	問34．ニ	問35．イ

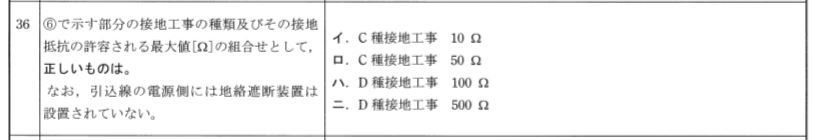

問36．イ	問37．ロ	問38．ハ	問39．ハ	問40．ロ
問41．イ	問42．ロ	問43．ニ	問44．ハ	問45．イ
問46．ニ	問47．ロ	問48．ハ	問49．ロ	問50．ハ
